Nieuw concept voor opslag gevaarlijke stoffen is ruimtebesparend

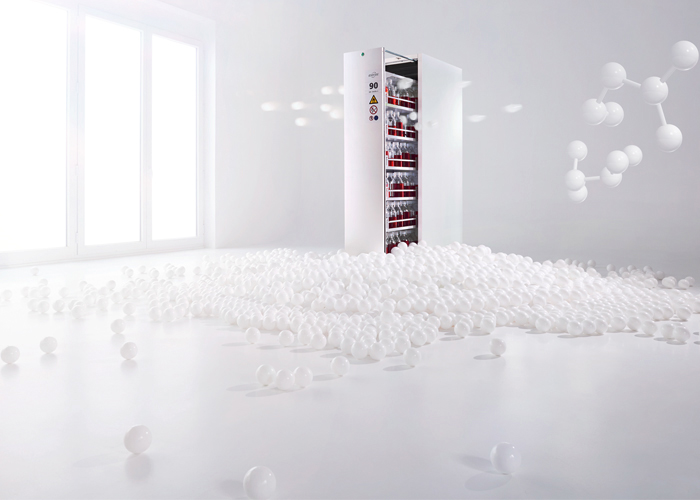

Na jaren van ontwikkeling heeft Asecos op WOTS 2016 de eerste 90-minuten brandwerende modulair op te bouwen apothekerskast (type V-line) voor de opslag van gevaarlijke stoffen gelanceerd.

De nieuwe kast moest aan een lange lijst van eisen voldoen. Eén van de lastigste eisen was de eis van 90 minuten brandwerend. Verder moest de kast minstens 50.000 keer geopend en gesloten kunnen worden, uitgaande van een gebruiksduur van 10 tot 15 jaar. Hij moest ook licht in gewicht zijn, robuust, sterk, duurzaam, alsmede makkelijk te ‘handlen’ en te transporteren. Cruciaal was verder dat bij minimale ventilatie een maximaal rendement gegenereerd moest kunnen worden en dat er zo min mogelijk weerstand was in de kast. In geval van een minimale weerstand kan namelijk een maximale doorstroming worden gerealiseerd om voortdurend de luchtinhoud van de kast te verversen.

Getest en bewezen
“Om aan al deze eisen te kunnen voldoen hebben onze ingenieurs alle grenzen van de technische mogelijkheden opgezocht. De totale ontwikkeling heeft ruim 3 jaar in beslag genomen”, aldus directeur Peter Kranendonk van Asecos. Afhankelijk van de gekozen uitvoering is de nieuwe kast naar keuze leverbaar met 1 of 2 verticaal uitschuifbare secties. Per sectie kunnen 5 legborden volledig naar wens op hoogte worden gebracht voor de opslag van diverse emballagematen (rastermaat 25 mm). Gereedschap is hiervoor niet nodig. In totaal zijn per lade 6 niveaus te creëren, waarvan uitsluitend het onderste niveau vast ligt. Elke niveau heeft een eigen opvangbak met een capaciteit van 5 liter.

Open zijkanten
Opvallend aan de laden is dat de beide zijkanten volledig open zijn. Optioneel zijn voor extra veiligheid uitrekbare stangen voor de zijkanten beschikbaar, om te voorkomen dat kleine emballage eruit kan vallen. De volledige inhoud, te weten 125 flessen van 1 liter of 45 flessen van 2,5 liter per sectie, is in één oogopslag zichtbaar van twee kanten. Omgerekend komt deze hoeveelheid flessen neer op een maximale belasting van 250 kilogram per lade. “En daarin zat voor onze ontwikkelaars één van grootste uitdagingen”, zo vertelt Kranendonk. “Als een lade immers wordt uitgetrokken, dan komt ongeveer zo’n 200 tot 225 kilogram gevaarlijke stoffen naar buiten. Naarmate de lade verder naar buiten komt, verplaatst het gewicht zich meer en meer naar voren en ontstaat er een hefboomeffect waardoor de kast de neiging krijgt om naar voren te kantelen. Dit ondanks het feit dat de 850 mm diepe lade, slechts 550 mm kan worden uitgeschoven en het zwaartepunt dus in de kast blijft liggen. Om dit kanteleffect tegen te gaan, moesten dus speciale constructieve maatregelen worden getroffen. Eén van die maatregelen is dat de achterwand en de zijwanden van deze apothekerskast zodanig verzwaard zijn, dat bij het uitschuiven van de lade tegenwicht wordt geboden aan het gewicht dat naar buiten wordt verplaatst.

Elektronisch gestuurd
De kast is zodanig ontworpen dat de laden in geval van brand (lees: een temperatuurverhoging van 55 graden Celsius) of stroomuitval binnen 20 seconden sluiten dankzij een speciaal hiervoor geïntegreerd accusysteem, conform de daarvoor geldende Europese wet- en regelgeving. Normaliter worden de laden gesloten met behulp van een soft touch-LED, die aan de bovenzijde van de kast is aangebracht. Als het LED-lampje groen kleurt, dan is de kast gereed om open te gaan. Vergeet de gebruiker de kast na gebruik te sluiten, dan sluiten de laden zich automatisch na 1 minuut nadat eerst een elektronisch signaal is afgegeven. Is de kast volledig gesloten dan kleurt het LED-lampje rood. Indien de laden bij het openen of sluiten weerstand ondervinden van 65 Newton of meer, bijvoorbeeld als er een obstakel voor de kast staat of als iemand tijdens het sluiten toch nog snel iets wil uitnemen, dan stopt de kast uit zichzelf met openen of sluiten. Dit uit het oogpunt van veiligheid.

Geleidingsrail
Een tweede maatregel die genomen is om aan de binnenzijde in de kast meer weerstand te kunnen bieden aan de naar buiten schuivende inhoud van de apothekerskast, was het ontwikkelen van speciale geleidende telescooprails. Deze geleidingsrails moesten namelijk zwaarder, sterker en robuuster zijn, dan de tot nu toe op de markt verkrijgbare geleidingsrails en moesten zowel aan boven- als onderzijde van de kast kunnen worden aangebracht.

Uitvoeringen
De apothekerskast is vanaf heden leverbaar in twee verschillende uitvoeringen, te weten in laboratorium-uitvoering en in een industriële uitvoering. Beide uitvoeringen zijn leverbaar in twee breedtes: een 45 cm brede uitvoering met 1 uitschuifbare sectie en een 81 cm brede uitvoering met 2 uitschuifbare secties. Beide modellen zijn 85 cm diep. Het gewicht van de enkelvoudige kast bedraagt circa 350 kg en het bredere model weegt circa 550 kg. In het kader van brandveiligheid kan bij het model met de twee uitschuifbare secties, maar slechts 1 sectie per keer geopend worden. Alle modellen van de V-line zijn standaard circa 2.00 meter hoog. De modellen uit de hierboven genoemde laboratoriumlijn hebben een gladde afwerking, een nieuw stickerontwerp en zijn volledig enkelkleurig (naar keuze in wit, grijs of geel te leveren). De industriële ‘bi-color’ modellen hebben in tegenstelling tot de laboratoriummodellen een krasvastere, robuustere buitenkant en worden geleverd met een antracietkleurige romp en naar keuze zeven verschillende frontkleuren. Beide modellen zijn ook beschikbaar met een roestvaststalen front.
