EcoCvario is een innovatieve allrounder voor watergebaseerde fijnreiniging

Het modulaire concept maakt het mogelijk om verschillende reinigingstechnologieën en droogprocessen aan te passen aan individuele eisen, zodat hoge reinheidsspecificaties reproduceerbaar, snel en duurzaam kunnen worden vervuld. Bovendien dragen innovatieve uitrustingsdetails, een effectief warmtebeheer, een geoptimaliseerde mediageleiding en een effectieve opwerking bij aan kosten- en grondstofbesparende processen.

Compacte voetafdruk

Stijgende kwaliteitseisen leiden in alle sectoren tot veeleisendere reinigingstaken met hoge reinheidseisen. Ongeacht of het gaat om het reinigen van massaproducten als stortgoed of precisieonderdelen als vaste goederen. Deze toepassingen vereisen toepassings- en klantspecifieke fijnreinigingsprocessen, waarvoor Ecoclean de nieuwe EcoCvario heeft ontwikkeld. De krachtige spuit- en dompelreinigingsinstallatie met vacuümbestendige werkkamer is ontworpen voor batches met een gewicht tot 150 kg en afmetingen van maximaal 650 x 470 x 400 mm en is standaard uitgerust met drie dompelbakken. Door de compacte voetafdruk en de vele automatiseringsmogelijkheden is deze installatie ook ideaal voor een naadloze integratie in de productieketen.

Combinatie van technologieën

Door het gebruik van diverse, vrij combineerbare reinigingstechnologieën kan deze allrounder aan uiteenlopende eisen worden aangepast. Zo maakt de drukwisselmethode Pulsated Pressure Cleaning (PPC) het mogelijk om verontreinigingen betrouwbaar te verwijderen uit complexe binnengeometrieën, fijne capillairen, smalle ondersnijdingen, diepe boringen met kleine doorsneden of de filigrane structuren van geprinte componenten. Bij vermogensgeregelde ultrasone trillingen met verschillende frequenties kunnen afzonderlijke trillingseenheden afhankelijk van de toepassing en het onderdeel worden geselecteerd of gedeselecteerd. Bij hardnekkige verontreinigingen speelt reiniging met een hogedrukproces zijn sterke punten uit. Bij filigrane en gevoelige componenten zorgt een zachte spoeling ervoor dat ze schoon en onbeschadigd uit de reinigingsinstallatie komen. De spoelfunctie van de werkkamer via extra sproeiers vermindert de verspreiding tot een minimum.

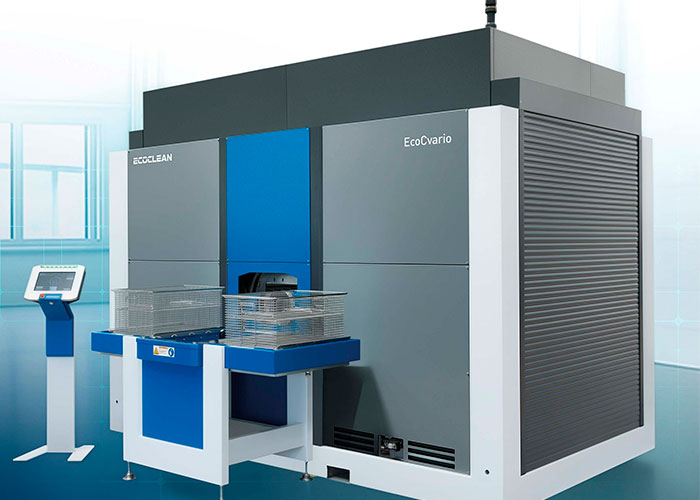

De constructie en uitrusting van de EcoCvario zijn ontworpen om aan hoge reinheidseisen te voldoen.

Flexibel drogen

De EcoCvario biedt ook flexibiliteit bij het drogen: uitgerust met combineerbare hetelucht- en vacuümdroging wordt in elk geval een optimaal resultaat bereikt met een minimaal energieverbruik en een zo kort mogelijke tijd. Ondersteuning hierbij wordt geboden door een in de werkkamer geïntegreerde, sensorgestuurde vochtmeting en -bewaking. HEPA-filters voor de behandeling van de toevoerlucht bij het warmeluchtdrogen voorkomen herbesmetting van de gereinigde onderdelen.

Installatietechniek

Ook de installatietechniek draagt bij aan de hoge reinigingskwaliteit. Hiertoe behoren de uit gepolijst roestvrij staal vervaardigde werkkamer en de volgens speciale procedures gelaste, mediageleidende leidingen, die afzettingen tegengaan. Het in de werkkamer geïntegreerde draaibare onderstel met frequentiegeregelde aandrijving zorgt voor een exacte positionering van de onderdelen en een optimale toegankelijkheid van media en procesmechanica. De eveneens frequentiegeregelde overstromingspompen zorgen voor een optimale aanpassing aan het te reinigen materiaal en voor een snelle vulling en lediging van de werkkamer of tanks. Deze zijn staand geplaatst en cilindrisch. Het stromingsgeoptimaliseerde ontwerp van de overstromingsbakken voorkomt dat er afzettingen ontstaan en draagt bij aan een verbeterde mediageleiding. Dit resulteert in een langere levensduur van het bad en dus in kosten- en grondstofbesparingen en een hogere productiviteit.

Effectieve mediabehandeling

Ingevoerde zwevende en lichte stoffen, zoals olie of gietstof, worden uit de reinigingsbaden verwijderd door zwaartekrachtscheiders. De afzonderlijke mediakringen van de overstromingsreservoirs zijn elk uitgerust met een volstroomfiltratie. In de flexibel ontworpen filterbehuizing kunnen zonder aanpassingen zowel zak- als hoogwaardige filterelementen worden gebruikt. Een noodzakelijke filtervervanging wordt weergegeven op de HMI, inclusief bedieningsinstructies, en kan daarom probleemloos worden uitgevoerd. Voor de continue behandeling van de spoelbaden kan bovendien een nieuw ontworpen Aquaclean-systeem worden geïntegreerd, waarvan de afvalwarmte wordt gebruikt voor het volledig verwarmen van het reinigingsmedium in overstromingsreservoir één. Over het geheel genomen is de mediabehandeling van de nieuwe EcoCvario ontworpen voor een lange circulatie van de baden, wat het energie-, water- en chemicaliënverbruik vermindert en de bedrijfskosten verlaagt.

Eenvoudige, veilige bediening

De gebruiksvriendelijke HMI zorgt voor een intuïtieve en veilige bediening door middel van een begeleide dialoog tussen de machinebediener en het bedieningspaneel. Tegelijkertijd vereenvoudigt het de instelling van maximaal 50 onderdelen-specifieke reinigings-, spoel- en droogprogramma’s met elk maximaal 30 processtappen. De mogelijkheid om de parameters voor elke programmaserie van de reinigingsprocessen afzonderlijk vast te leggen, maakt een nauwkeurige aanpassing van de reiniging aan de onderdelen mogelijk.

Voor een veilige procesvoering en eenvoudig en snel onderhoud wordt bij de EcoCvario IO-Link gebruikt. Dit is een toekomstgerichte, gestandaardiseerde communicatietechnologie die intelligente sensoren en actuatoren verbindt met een overkoepelend automatiseringssysteem. Dit levert verschillende voordelen op, zoals een hogere gegevensbeschikbaarheid en nauwkeurigheid, een verbeterde productiviteit, een vereenvoudigd en sneller onderhoud en foutdiagnose.
