Starrag maakt 5-assige Heckert X-compactserie compleet
Met de Heckert X70, X80 en X90, die in april op de markt zijn gekomen, heeft Starrag zijn 5-assige Heckert X-compactserie voltooid. Deze modellen vormen een aanvulling op de sinds 2022 verkrijgbare Heckert X50.

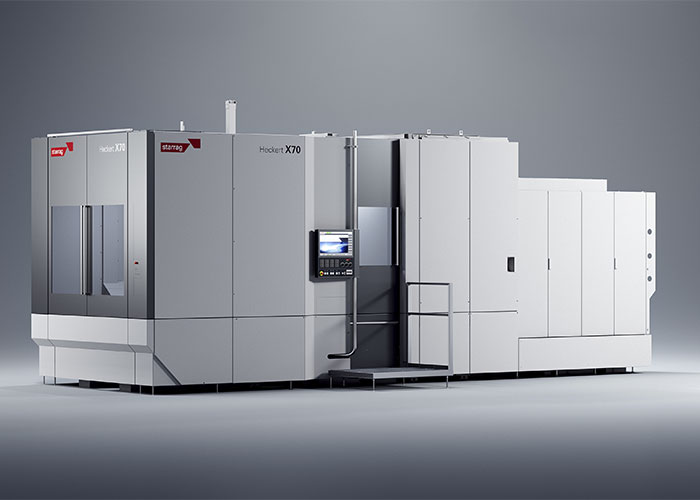

De nieuwe Heckert X70 zal in september op de EMO in Hannover te bewonderen zijn.
Ze vervangen de modellen HEC 630 X5 en HEC 800 X5 en breiden hun beproefde toepassingsgebied uit: met de Heckert X90 kunnen nu ook grotere werkstukken worden bewerkt. De nieuwe Heckert X70 zal in september op de EMO in Hannover te bewonderen zijn.
Grote en zware componenten
Met palletformaten van 630 x 800 mm (Heckert X70) en 800 x 1000 mm (Heckert X80 en X90) zijn de nieuwe horizontale bewerkingscentra geschikt voor de complete bewerking van grote en zware componenten. De maximale beladingsmassa varieert van 1.000 kg (Heckert X70) tot 2.000 kg (Heckert X90). De machines zijn ontworpen voor zware 5-assige verspaning van onder andere tandwielkasten en cilinderkoppen, assen, klep- en pomphuizen, en machineonderdelen zoals paletten, spindelkasten en spindelframes.
Compacte bouw
Een kenmerk van de nieuwe bewerkingscentra is hun compacte bouw, waardoor ze minder vloeroppervlak vereisen. De Heckert X70 neemt bijvoorbeeld 18 procent minder ruimte in dan zijn voorganger, de HEC 630 X5. Ook de andere modellen uit de X-serie realiseren vergelijkbare ruimtebesparingen. Ondanks het compacte ontwerp doen de machines geen concessies op het gebied van werkstukafmetingen: de werkruimte en het toegestane werkstukgewicht en -hoogte zijn gelijk gebleven.
Draaibewerkingen
Draaien als bewerkingstechnologie is nog steeds een integraal onderdeel van het machineconcept en kan optioneel worden geconfigureerd. Dankzij speciaal ontwikkelde componenten en softwaremodules kunnen zowel conventionele als complexe draaibewerkingen worden uitgevoerd met de productiviteit van een bewerkingscentrum.
Een voordeel ten opzichte van een draaimachine is de eenvoud van het opspannen: dit gebeurt niet alleen comfortabel verticaal, maar dankzij de palletwisselaar ook parallel aan de hoofdspilwerktijd. Aan de gereedschapszijde kunnen alle varianten van de grote gereedschapsmagazijnen worden ingezet, en in de werkruimte zijn draaidiameters tot 1.400 mm mogelijk (Heckert X90).

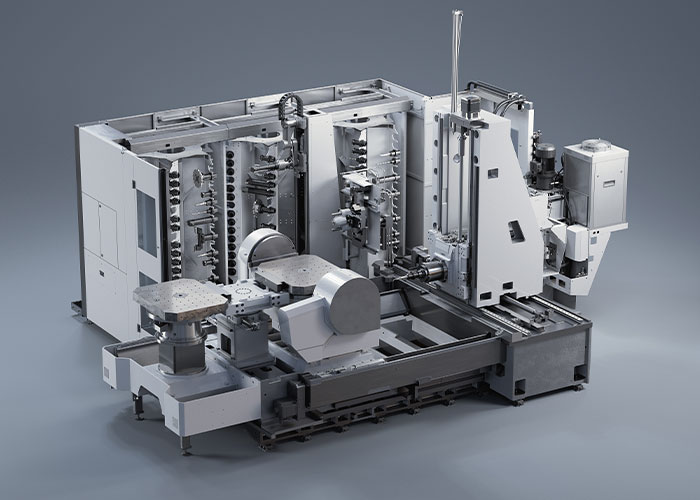

Met de Heckert X90 kunnen nu ook grotere werkstukken worden bewerkt.
De machines zijn robuust, krachtig, snel en blijven jarenlang nauwkeurig en betrouwbaar. Zoals alle nieuwe compacte bewerkingscentra van Starrag zijn ook de Heckert X70, X80 en X90 gebaseerd op een compact, trillingsarm machinebed van grijs gietijzer. Dit vormt samen met de thermosymmetrisch opgebouwde kolom de basis voor een hoge mechanische basisnauwkeurigheid, ondersteund door geschraapte geleidingen. De software hoeft daardoor alleen nog maar kleine correcties aan te brengen.
Draai-kanteltafel
De nieuwe Heckert X70, X80 en X90 zijn gebaseerd op de overeenkomstige machinematen van de vierassige Heckert H-serie. In plaats van de NC-draaitafel van die serie beschikken de X-modellen over een robuuste, zelf ontwikkelde draai-kanteltafel. De kantelunit is thermisch stabiel ontworpen en heeft twee gelijke lageringen. Hierdoor kunnen de machines complexe componenten dynamisch en vijfzijdig volledig bewerken.
Eenvoudiger te automatiseren
Alle machines van de 5-assige compactserie zijn uitgerust met de nieuwste Sinumerik One-besturing, inclusief nieuwe hardware en snellere sensoren. Bovendien zijn ze eenvoudiger te automatiseren dan hun voorgangers. Dit wordt mogelijk gemaakt door een uitgebreid 13-kanaals spansysteem voor hydrauliek en geoptimaliseerde standaardaansluitingen voor palletopslagsystemen en robotcellen.
