Lamellenkoppelingen voor elke industriële uitdaging
Groneman, specialist in aandrijftechniek, zet de schijnwerpers op het uitgebreide assortiment lamellenkoppelingen van partner Mayr. Met de focus op de ROBA-DS serie biedt Groneman een oplossing voor de groeiende vraag naar spelingsvrije, stijve en onderhoudsvrije verbindingen in de machinebouw en zware industrie.
Mayr ROBA-DS servokoppeling.
Binnen de ROBA-DS familie onderscheiden drie specifieke varianten zich door hun unieke eigenschappen en toepassingsgebieden: de Servo, de Geheel staal uitvoering en de Heavy Duty krachtpatser. Hoewel alle ROBA-DS koppelingen gebruikmaken van hoogwaardige roestvaststalen lamellenpakketten, zijn ze ontworpen voor uiteenlopende dynamische belastingen.
ROBA-DS Servo
- De Servo-uitvoering is specifiek ontwikkeld voor moderne aandrijftechniek waar hoge dynamiek en absolute precisie vereist zijn.
- Kenmerken: extreem laag traagheidsmoment en hoge torsiestijfheid.
- Toepassing: Ideaal voor servomotoren, verpakkingsmachines en pick-and-place systemen.
- Voordeel: De compacte bouw zorgt voor minimale belasting op de lagers van de motor.
- Nominaal koppel: 2 Nm – 800 Nm
- Max. toerental: tot 23.000 min-1
- Kenmerkende eigenschap: Aluminium of stalen naven; focus op lage massatraagheid.

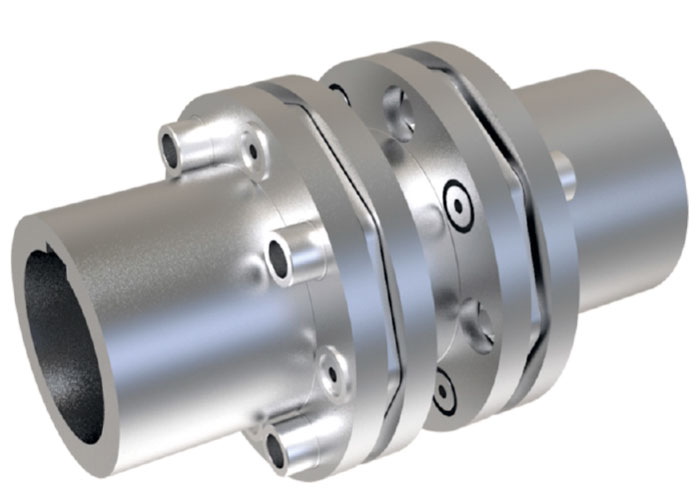

Mayr ROBA-DS (geheel staal).
ROBA-DS (Geheel staal)
- De standaard geheel stalen uitvoering is de ruggengraat van de serie, ontworpen voor robuustheid en een lange levensduur onder zware omstandigheden.
- Kenmerken: Volledig vervaardigd uit staal, bestand tegen extreme temperaturen (-40°C tot +250°C).
- Toepassing: Algemene machinebouw, pompen en testopstellingen.
- Voordeel: Volledig slijtagevrij en ongevoelig voor olie of chemicaliën.
- Nominaal koppel: 100 Nm – 24.000 Nm
- Max. toerental: tot 15.000 min-1
- Kenmerkende eigenschap: Volledig staal; hoge vermogensdichtheid voor industrieel gebruik.
Mayr ROBA-DS (heavy duty).
ROBA-DS Heavy Duty
- Wanneer koppelwaarden en as diameters buiten de standaard vallen, komt de Heavy Duty variant in beeld.
- Kenmerken: Geoptimaliseerd voor de hoogste koppels en maximale as-uitlijnfouten.
- Toepassing: Energieopwekking, staalproductie en grote maritieme aandrijvingen.
- Voordeel: Maximale bedrijfszekerheid in kritische installaties waar downtime geen optie is.
- Nominaal koppel: Op aanvraag > 110.000 Nm
- Max. toerental: Afhankelijk van bouwmaat
- Kenmerkende eigenschap: Smeedstalen constructie voor extreme koppelpieken.
Constructie van de lamellen: De Servo maakt vaak gebruik van een compacte 4-bouts of 6-bouts verbinding voor snelle acceleratie. De Standaard en Heavy Duty varianten gebruiken robuustere 6- of 8-bouts verbindingen om de enorme krachten over te brengen zonder materiaalmoeheid.
Balancering: Vanwege de hoge toerentallen worden de Servo en Standaard types vaak standaard gebalanceerd volgens G 6.3 of G 2.5 kwaliteit. Bij de Heavy Duty ligt de focus meer op de statische sterkte en het opvangen van enorme as-uitlijnfouten.
“De kracht van de ROBA-DS serie ligt in de combinatie van flexibiliteit en stijfheid”, aldus de productmanager bij Groneman. “Door de lamellenpakketten slim te configureren, kunnen we axiale, radiale en hoekcompensatie bieden zonder concessies te doen aan de nauwkeurigheid.” Alle ROBA-DS koppelingen zijn onderhoudsvrij en bieden een veilige krachtoverbrenging, zelfs bij hoge toerentallen. Dankzij de modulaire opbouw kan Groneman klant specifieke lengtes en as-naaf verbindingen leveren.
Groneman is exposant op de Manufacturing Technology Conference (stand M13).
