Technologische doorbraak Mapal in precisiekotteren
Mapal presenteerde vorige week op de AMB in Stuttgart een technologische doorbraak in precisiekotteren. Met het EA-Performance systeem is het eenvoudig instellen met slechts één stelschroef beschikbaar in het veeleisende diameterbereik van 10 tot 19 mm. Hierdoor wordt de instelinspanning flink verminderd, terwijl maximale precisie wordt geleverd.

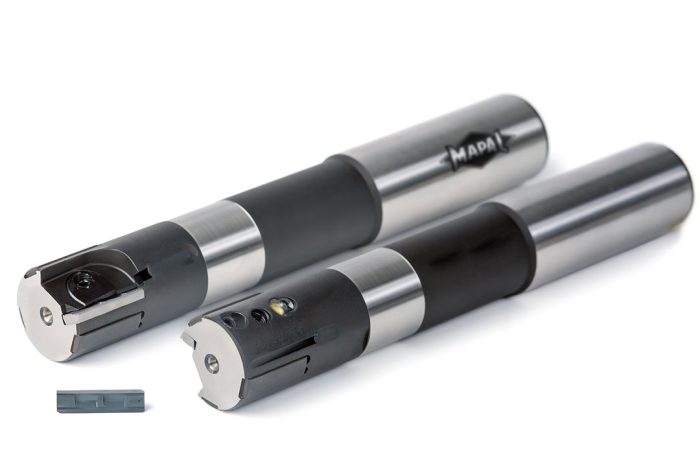

Het nieuwe EA-Performance-System voor precisiekotteren van Mapal vermindert de instelinspanning in het diameterbereik van 10 tot 19 mm en bereikt maximale precisie met slechts één stelmogelijkheid voor het instellen van de diameter.
Gevoelig instelproces
Klassieke precisiekottergereedschappen gebruiken twee stelmogelijkheden voor het instellen van de diameter en de snijkantverloophoek, waarmee een maximale precisie wordt bereikt. Dit gevoelige instelproces vereist diepgaande kennis van de operator ter plaatse en vormde bij Mapal het uitgangspunt voor de ontwikkeling van het EasyAdjust-System voor diameters vanaf 20 mm.
Met slechts één stelschroef voor de diameter en een permanent in een cartridgesysteem geïntegreerde achterslijphoek wordt de insteltijd aanzienlijk verkort, terwijl een hoge maatnauwkeurigheid en oppervlaktekwaliteit behouden blijven. Bovendien worden mogelijke foutbronnen geminimaliseerd.
Voor diameterbereik van 10 tot 19 mm
Nu heeft Mapal het principe van instellen met één stelschroef dankzij een nieuwe constructie ook naar het technisch veeleisende diameterbereik van 10 tot 19 mm gebracht. Tegelijkertijd is het nieuwe EA-Performance-System geïntroduceerd voor een breed spectrum aan materialen.
Aangepast ontwerp
De constructieve realisatie van een stabiele wisselplaatbevestiging met geïntegreerde achterslijphoek stelt in dit diameterbereik hoge eisen aan het systeemontwerp, de productienauwkeurigheid en de stabiliteit. Hiervoor moeten de wisselplaatzitting en het klemsysteem nauwkeurig op elkaar worden afgestemd. Mapal heeft dit gerealiseerd door het ontwerp van de verbinding tussen de wisselplaat en het klemsysteem aan te passen.

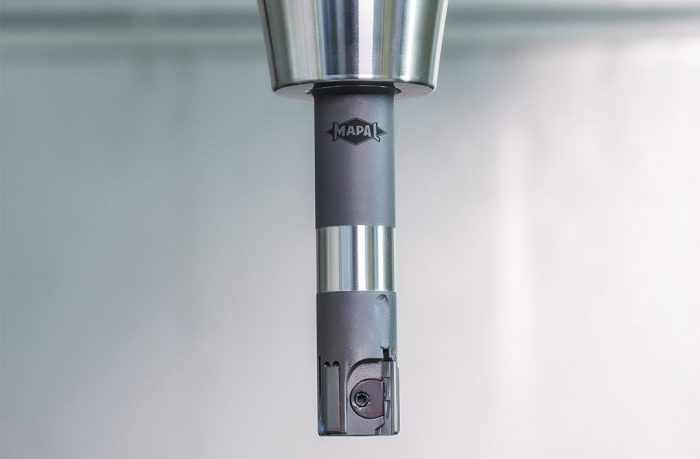

Het EA-Performance-System maakt micrometernauwkeurig precisiekotteren met een hoge procesbetrouwbaarheid mogelijk en is daarmee geschikt voor veeleisende pas- en lagerboringen in het diameterbereik van 10 tot 19 mm.
Nieuw ontwikkelde wisselplaat
De kern van de innovatie wordt gevormd door een nieuw ontwikkelde wisselplaat met een gedefinieerde contactgeometrie. In combinatie met een bijpassende klemklauw zorgt deze voor een vormgesloten en reproduceerbare positionering van de wisselplaat. Het klemsysteem tussen de wisselplaat en de klemklauw brengt de instelbeweging nauwkeurig over en garandeert een stabiele fixatie tijdens de procesbelasting.
Hoge efficiëntie
Om te voldoen aan de hoogste nauwkeurigheidseisen in kleine diameterbereiken maakt het nieuwe EA-Performance-System voor het eerst micrometernauwkeurige instelling mogelijk met een eenvoudige bediening en maximale procesbetrouwbaarheid. Minimale correctie-inspanningen, lage uitvalpercentages en stabiele verspaningsprocessen zorgen volgens Mapal voor een hoge efficiëntie in toepassingen zoals nauwkeurige pas- en lagerboringen, bijvoorbeeld in transmissiebehuizingen, cilinders, krukassen en nokkenassen.
Het systeem wordt reeds door geselecteerde klanten toegepast. Daarbij zijn het stabiele instelgedrag en de reproduceerbare bewerkingsresultaten tijdens de lopende productie bevestigd.
