Magneet filtert kleine ijzerdeeltjes uit industriële vloeistoffen

Goudsmit Magnetics heeft een magneetfilter ontwikkeld, dat  zeer kleine ijzerdeeltjes vanaf 1 micron afvangt uit industriële vloeistoffen zoals  smeerolie,  oplosmiddelen en koelvloeistof. Het verwijderen van ijzerdeeltjes uit deze producten vermindert beschadiging aan machines en gereedschappen, voorkomt machinestilstand en verhoogt de levensduur van andere in het proces aanwezige filters en van de industriële vloeistoffen zelf.

Het magnetisch filter kan voor of na een kaarsfilter worden geplaatst; ervoor om de standtijd van het kaarsfilter te verlengen en erna voor separatie van de allerfijnste ijzerdeeltjes (vanaf 1 micron). De magneet staat parallel aan de hoofdstroom, wat betekent dat filtering continu plaatsvindt zonder stopzetten van de  hoofdstroom.  Het nieuw ontwikkelde magneetfilter vereist tijdens het proces -in tegenstelling tot andere filters – geen spoel vloeistof. Gevolg is een zeer beperkt verlies van de originele vloeistof en zeer zuivere ijzerfractie.

Werking
De vloeistoffen worden dicht  langs een krachtig magneetveld geleid.  Hoe beter dit contact, des te hoger  het scheidingsrendement. Voor reiniging wordt de toevoer naar het filter afgesloten. Vervolgens opent de dynamische afdichting in de behuizing en wordt de magneetstaaf in zijn geheel buiten de productstroom gebracht. Daarna sluit de seal zich weer. De magneetkern die in de magneetstaaf zit beweegt zich naar boven . Omdat de seal dicht is kunnen de ijzerdelen niet mee omhoog bewegen. Het magneet veld verdwijnt en de meeste ijzerdelen vallen eraf. Om ook de laatste ferro deeltjes van de extraktor buis te verwijderen, opent de seal iets en beweegt de extraktor buis omhoog. De seal fungeert nu als schraper. Eenmaal boven aangekomen sluit de seal. De magneetkern bevindt zich weer in zijn startpositie en de toevoer kan worden geopend.

De capaciteit van een unit is ca 0,8 m3/h. De maximale druk is 1,5 bar.  Het is eenvoudig mogelijk meerdere units parallel in te zetten; dit zorgt voor een evenredige verhoging van de capaciteit. Het magneetfilter zelf is onbeperkt te gebruiken en te reinigen; alleen de afsluitbalg zal periodiek vervangen moeten worden.

Goudsmit introduceert het nieuwe magneetfilter op de vakbeurs Parts2clean (24-26 oktober in Stuttgart, stand 3C69).

Bedrijvengids

Ook interessant voor jou

Werkplaatstechniek

Mobiele platenscheider voorkomt productiestops

26-10 Dit scheiden voorkomt het gelijktijdig oppakken van twee platen tegelijk, wat voor een verstoring…

Toeleveren

Moeiteloos een staalplaat heffen

24-10 Het heffen van enkelvoudige staalplaten is bij dergelijke bedrijven nog vaak een complexe, tijdrovende…

Toeleveren

Betrouwbaar heffen en klemmen met elektro permanente magneten

13-10 Bij elektro permanente magneettechnologie wordt de elektrische stroom namelijk enkel aangewend om de magneet…

Plaatbewerking

Ongewenst magnetisme in productieproces is kostbaar

25-03 Op de beurs Maintenance Next (9-11 april in Rotterdam Ahoy) geeft Goudsmit Magnetics uit…

TechniShow-Esef 2018

Magnetische powergripper hanteert zware staaldelen

12-01 Op de TechniShow introduceert Goudsmit Magnetics de recent ontworpen magnetische Powergripper. Deze krachtige magneetgrijper…

MetaalNieuwsPunten

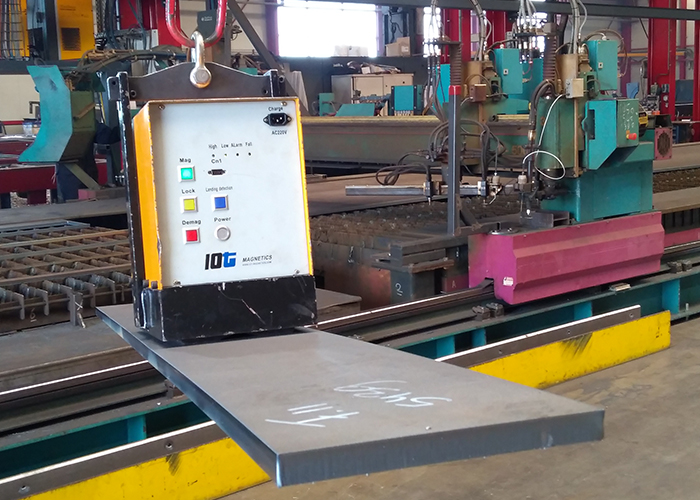

Elektro permanente magneet op batterijvoeding ontlaadt snijmachines
