Okuma draaicel is eenvoudige start in automatisering

De Genos L2000-e CNC-draaibank met de Robot Cell werd vorig jaar als totaalpakket voorgesteld op de EMO in Hannover en een paar maanden later was de draaicel ook te zien tijdens het Open House van Okuma in Krefeld. Nu is de draaicel dan eindelijk in Nederland op een beurs te zien.

Compact en stabiel

Het hart van de draaicel is de Genos L2000-e. Deze instapklare horizontale CNC-draaibank is interessant dankzij zijn compacte afmetingen, de optionele Y-as en de mogelijkheid om ook freesbewerkingen uit te voeren. De machine is verder voorzien van een krachtige spindel met een maximaal vermogen van 15 kW en een maximaal toerental van 5.000 min-1. Ondanks de compacte voetafdruk is de draaibank uiterst stabiel dankzij de stijve geleidingen. Daarmee is de machine geschikt voor de nauwkeurige bewerking van een breed scala aan exotische materialen. De Genos L2000-e is standaard geschikt voor werkstukken met een maximale diameter van 230 mm en een maximale lengte tot 290 mm.

Robotbelading

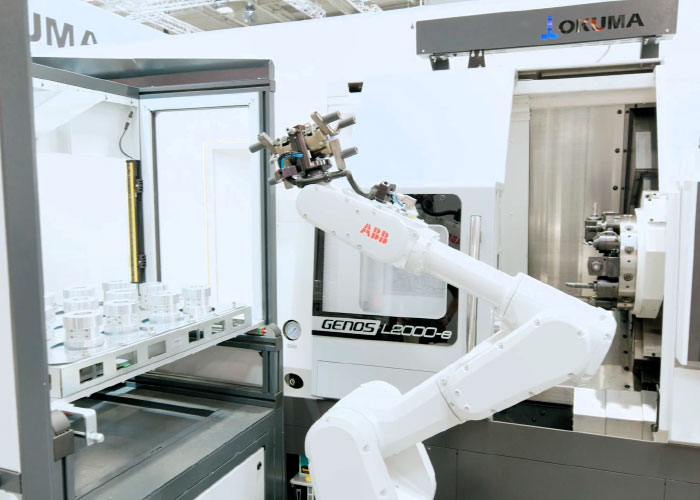

Wat interessant is aan het totaalpakket is de naadloze integratie van de robot en de draaibank. De productieve automatiseringscel wordt ‘plug & play’ geleverd, zodat gebruikers direct spanen kunnen maken. De Okuma Robot Cell (ORC) bestaat uit een ABB robot met een maximale draagcapaciteit van 12 kg. Dit is inclusief de grijpers. Dat wil zeggen dat de robot werkstukken tot een maximale massa van 7 kg kan tillen. Wordt er gekozen voor een dubbele grijper, dan bedraagt de maximale massa 3,5 kg per werkstuk. Qua werkstukafmetingen is de ORC gelimiteerd op werkstukken met een maximale diameter van 120 mm en een lengte tot 150 mm. Naast de robot bevindt zich het opslagsysteem met twee pallets die zijn voorzien van rasterplaten. Elke pallet kan tot 200 kg beladen worden. Een eenvoudige interface zorgt er tot slot voor dat de automatisering snel is in te stellen.

Okuma
Hal 12, stand A034
