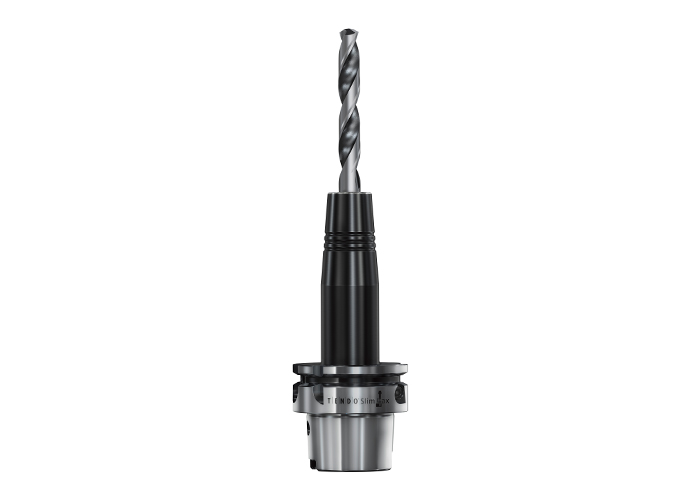

Tendo Slim 4ax: van buiten slank, van binnen intelligent

Met de hydraulische spanhouder Tendo Slim 4ax is het Schunk voor het eerst gelukt de volledige buitengeometrie van hydraulische spanhouders volgens DIN 69882-8 te combineren met de hoogwaardige technologische kenmerken van Schunks hydraulische expansietechnologie. Hiermee beschikt deze slanke precisiehouder over uitstekende eigenschappen voor toepassing bij massaproductie en dan vooral in de automotive-wereld.

De Schunk Tendo Slim 4ax werd in eerste instantie ontworpen voor axiale bewerkingen en toont haar sterke punten bij contourconforme bewerkingen als boren, verzinken en ruimen in 5-assige bewerkingsmachines en bij de matrijzenbouw. Tests tonen aan dat deze gereedschapshouder dankzij de trillingsdempende eigenschappen van de  hydraulische expansietechnologie duidelijke procesverbeteringen oplevert bij bewerkingen als boren. Zo bleek het dankzij toepassing van de hydraulische spanhouder mogelijk om bij het geleidingsgat de maximale amplitude van het krachtverloop in Y-richting – de afbuiging van het gereedschap – te halveren. Door deze lagere belasting van beitelrand en snijkant zijn aanzienlijk langere standtijden mogelijk. Daarnaast profiteren gebruikers van producten met maximale precisie en exacte afmetingen.

Eenvoudige wisseling via Plug-&-Work
Net als alle andere Tendo hydraulische spanhouders heeft ook de Slim 4ax een constant hoge rondloopnauwkeurigheid, perfecte trillingsdemping en een snelle gereedschapswisseling via een inbussleutel. Zelfs aan de kleinste geometrische toleranties kan nauwkeurig worden voldaan en investeringen in dure randapparatuur zijn niet langer nodig. Omdat deze hoogwaardige gereedschapshouder traditionele krimphouders in Plug-&-Work-omgevingen kan vervangen zonder dat herprogrammering van de machine noodzakelijk is, kunnen de voordelen direct in de praktijk worden getest of toegepast.
Voor de Tendo Slim 4ax is geen extra en soms kostbare randapparatuur nodig. De MMS-opname is bestand tegen vuil en opvallend onderhoudsarm. In tegenstelling tot krimphouders kent de Slim 4ax een constante rondloopnauwkeurigheid van < 0,003 mm bij een gereedschapslengte van 2,5 x D en een balancering van G2,5 bij 25.000 min-1. Daarmee past hij naadloos in het betrouwbare hydraulische spanhouder programma van Schunk. De houder is in eerste instantie bestemd voor de HSK-A63-interface met ø 10 mm/L1=120 mm, ø 12 mm/L1=90 mm, ø 12 mm/L1=120 mm, ø 14 mm/L1=90 mm, ø 14 mm/L1=120 mm en ø 20 mm/L1=90 mm. Andere varianten met ø 6 mm tot 32 mm en L1-afmetingen van 90 mm, 120 mm en 160 mm zijn in voorbereiding.
