Eenvoudig meerdere nulpuntplaten tegelijk spannen

Een nieuw type plaat binnen het Quick Point-systeem van Lang Technik maakt het eenvoudiger om nulpunt te spannen.

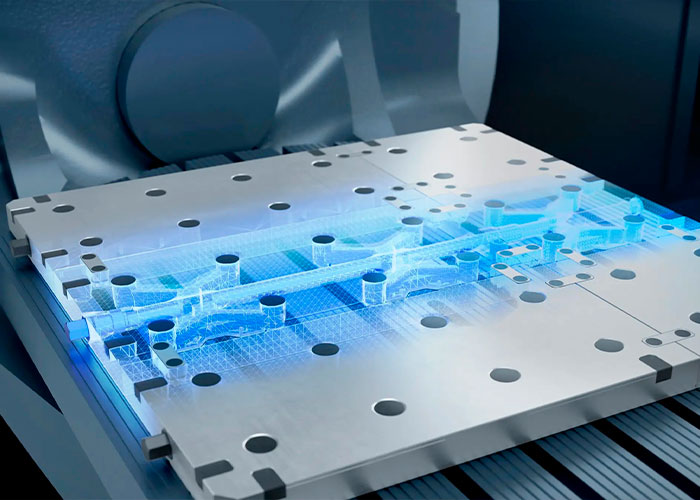

Met de uitbreidbare modulaire platen kunnen gebruikers tot vijf spaneenheden achter elkaar mechanisch bedienen met slechts één spanschroef

Met de uitbreidbare modulaire platen, die flexibel kunnen worden aangepast aan elke machinetafel, kunnen gebruikers tot vijf spaneenheden achter elkaar mechanisch bedienen met slechts één spanschroef, zo meldt Leering Hengelo, dat de producten van het Duitse Lang Technik in ons land op de markt brengt.

Gepatenteerd klemmechanisme

Dit komt door een nieuw gepatenteerd klemmechanisme binnen de modulaire platen, dat zorgt voor nog hogere neerwaartse krachten en tegelijkertijd de volledige nulpuntsopspanning activeert.

Comfortabele bediening

Dit heeft meerdere voordelen voor de werking van het nulpuntspansysteem. Zo kunnen in een rij opgestelde modulaire platen altijd comfortabel van voren of van opzij worden bediend. Ook de montage van de modulaire platen op de machinetafel biedt een groot tijdsbesparingspotentieel, aangezien de nulpuntplaten via nauwkeurig passende verbindingsstukken met elkaar worden verbonden, waardoor een extra uitlijning van de nulpuntplaten ten opzichte van elkaar overbodig is.



Grote componenten

Modulaire platen bieden volgens de verspaningsspecialisten van Leering Hengelo een uitstekende basis voor het opzetten van werkstukopspan- en opspansystemen die over meerdere nulpuntseenheden worden geklemd, zoals het opspannen van grote componenten en platen met Makro Grip Ultra.

De nieuwe Quick Point modulaire platen met 96 mm nulpuntraster zijn verkrijgbaar in twee uitvoeringen: als enkele plaat en als dubbele plaat. De maximale lengte verbinding bestaat uit twee dubbele en één enkele plaat die tegelijkertijd aan elkaar geklemd kunnen worden.



Bedrijvengids

Ook interessant voor jou

Verspanen

LANG-Spantechniek komt met nieuwe span- en grijpinnovaties

12-03 De eerste productinnovatie heeft betrekking op de Makro-Grip Ultra. Dit is een uitbreiding van…

Verspanen

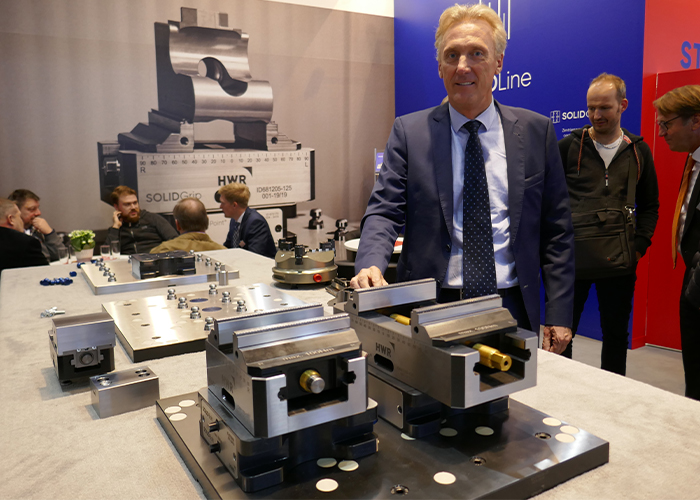

Spanningsarm opspannen met nieuwe SOLIDLine klemmen
