Dormac showt Doosan high-speed 5-asser

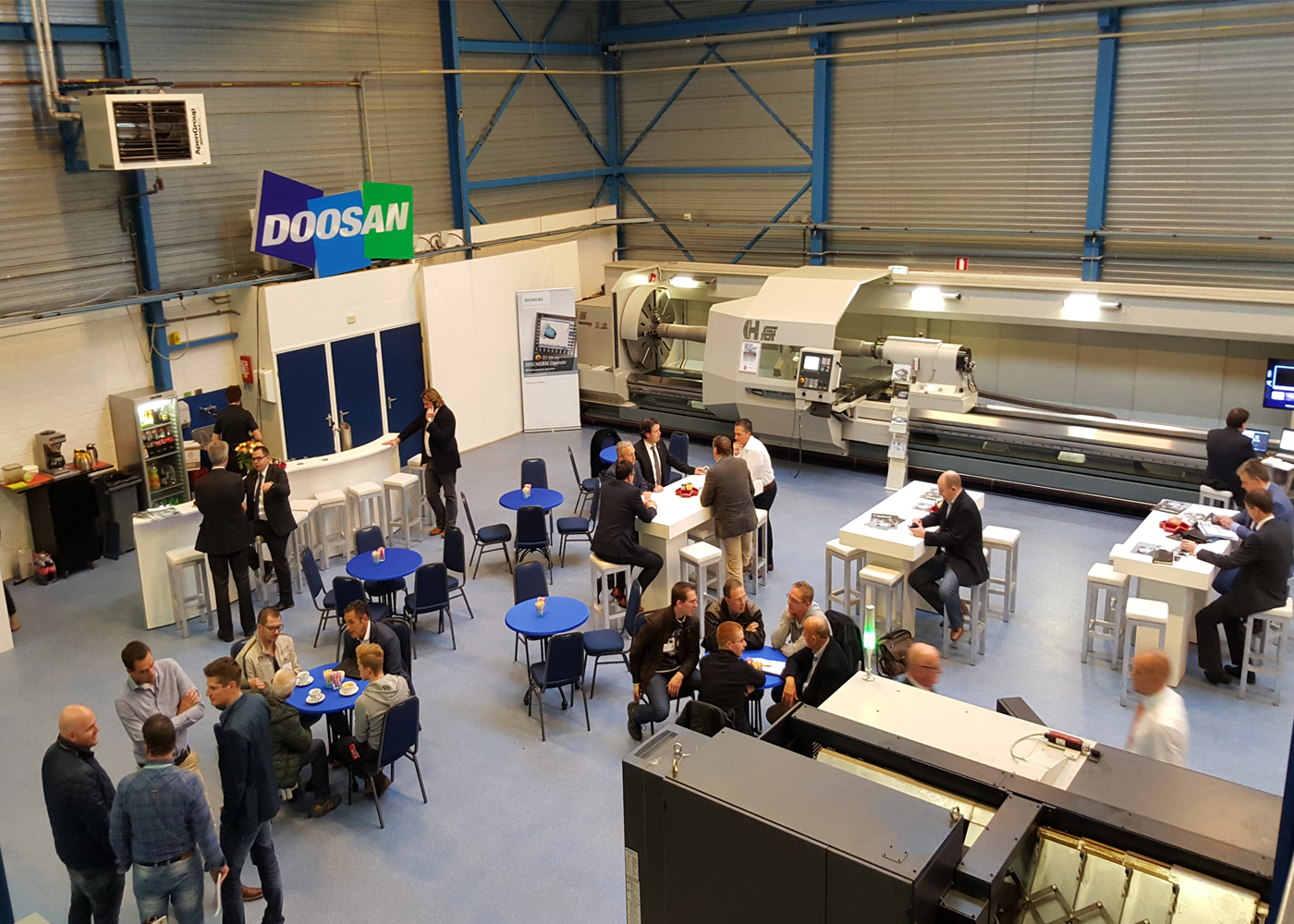

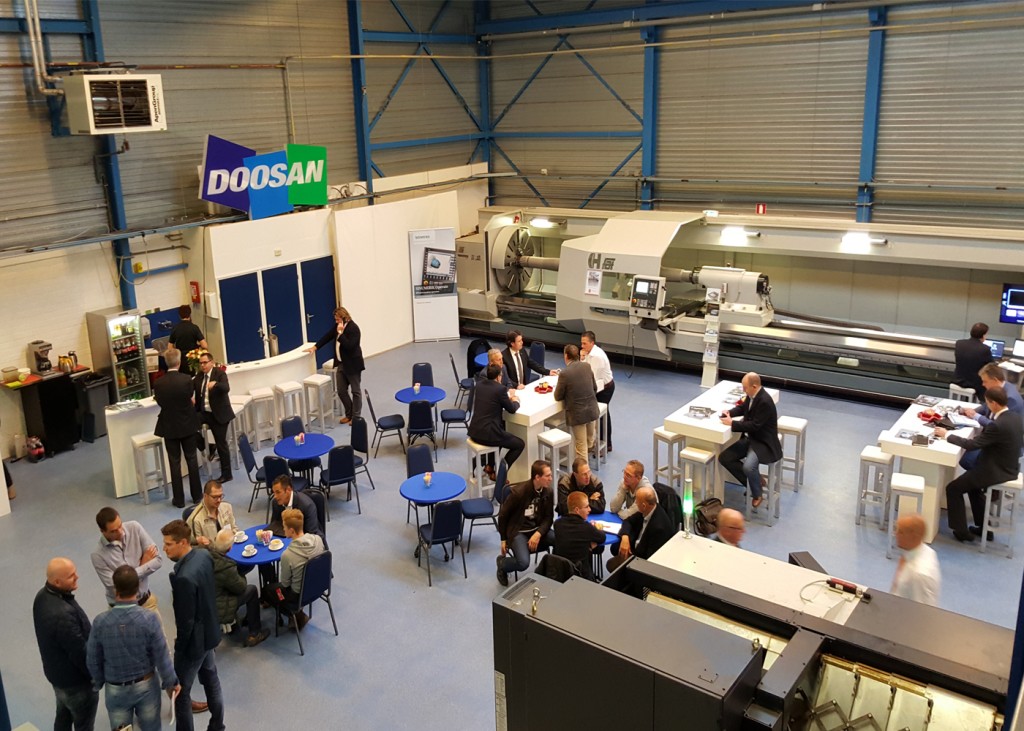

Dormac CNC Solutions heeft tijdens het Open Huis op 20 en 21 november het nieuwe high-speed bewerkingscentrum FM-200-5ax linear van Doosan gepresenteerd. Een blikvanger was ook de grote FAT-Haco teach-in draaibank die na afloop van het open huis naar de werkplaats van de Koninklijke Marine is vervoerd.

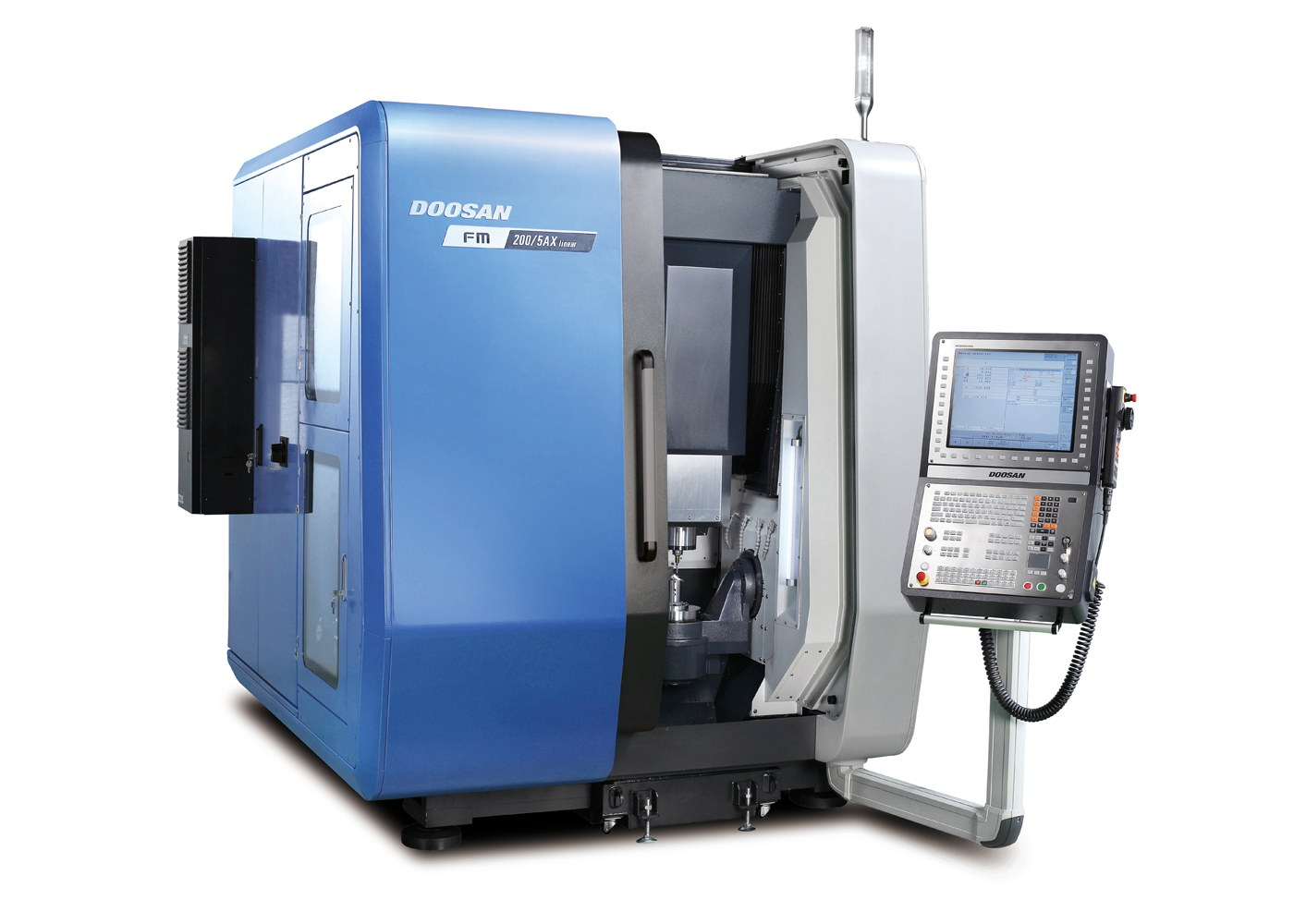

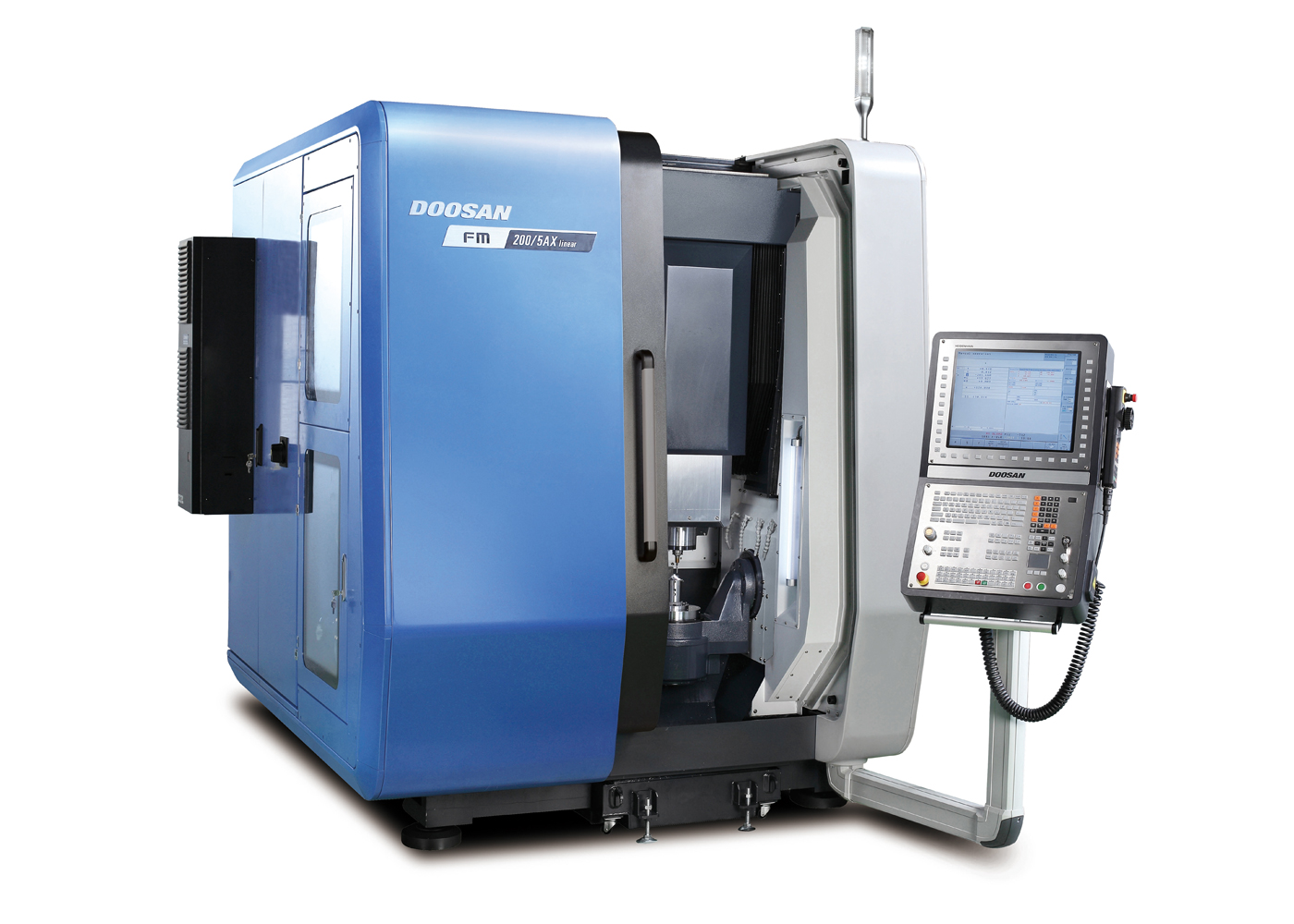

Het nieuwe 5-assige hoge precisie bewerkingscentrum van Doosan is uitgerust met een hoge snelheids spil en lineaire motoren op alle assen. Om de hoge dynamische krachten bij de hoge bewegingssnelheden op te kunnen vangen is deze machine gebouwd op een zeer stijf en stabiel horizontaal symmetrisch geconstrueerd machineframe. Om trillingen tijdens de bewerking te reduceren is het frame op een aantal posities verstevigd met mineraal beton. Met de 5-assige simultane besturing is dit nieuwe bewerkingscentrum geschikt voor de bewerking van ultra-hoge precisie onderdelen voor bedrijven die fijnmechanische onderdelen produceren. De FM-200-5ax linear is uitgerust met een Heidenhain besturing, speciaal geoptimaliseerd voor high-speed bewerkingen. De besturing is ook als 4+1 inzetbaar. X-, Y- en Z-as bewegen met een snelheid van 50 m/min en accelereren met 14,7 m/sec2 (1,5G). De ingebouwde spindelmotor met HSK-E40 opname heeft een vermogen van 12,6 kW en bereikt een maximale spindelsnelheid van 40.000 r/min. Daarmee biedt Doosan met deze 5-asser een hoge precisie en een hoge productiviteit.

Teach-in draaibank
Dormac heeft ook nog steeds een reputatie hoog te houden als gaat om teach-in draaien. In de jaren ‘90 gaf de machineleverancier uit De Goorn met de teach-in machines van Padovani een boost aan het gebruik van conventionele machines met simpele besturingsmogelijkheden in de Nederlandse metaalindustrie. Hierdoor werd het (repeterend) draaiwerk makkelijker en werden minder fouten gemaakt. Tegenwoordig heeft Dormac de teach-in machines van FAT-Haco in het leveringsprogramma. “Maar eigenlijk moet je deze machines geen teach-in, maar vlakbed CNC-machines noemen”, zegt verkoopdirecteur Joost Verschure van Dormac. “Deze machine voor de Koninklijke Marine is uitgerust met een Siemens CNC-besturing, Sinumerik 840 D SL. De beitel staat bij deze machines aan de voorzijde, wat ze geschikt maakt voor typisch werk.”

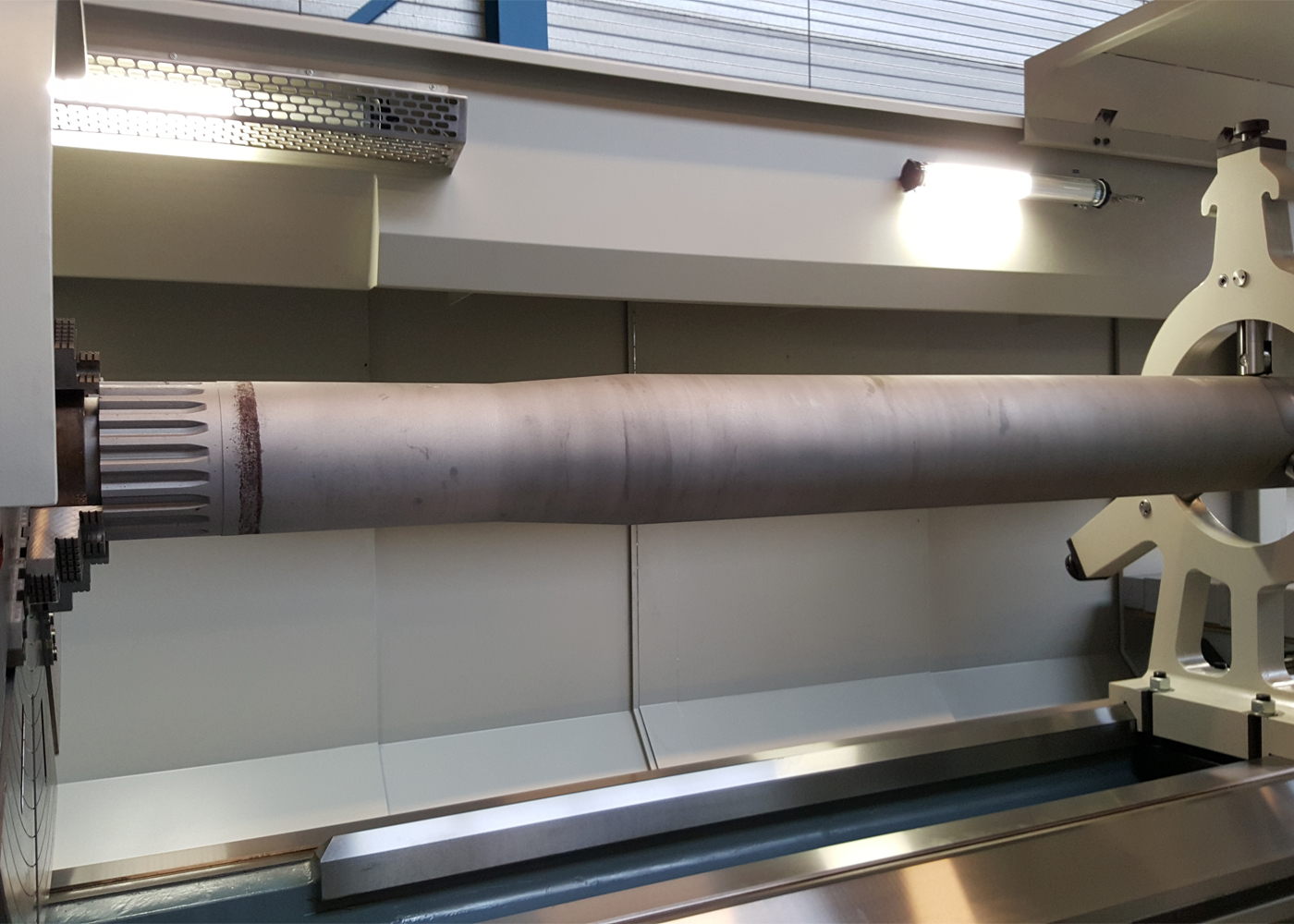

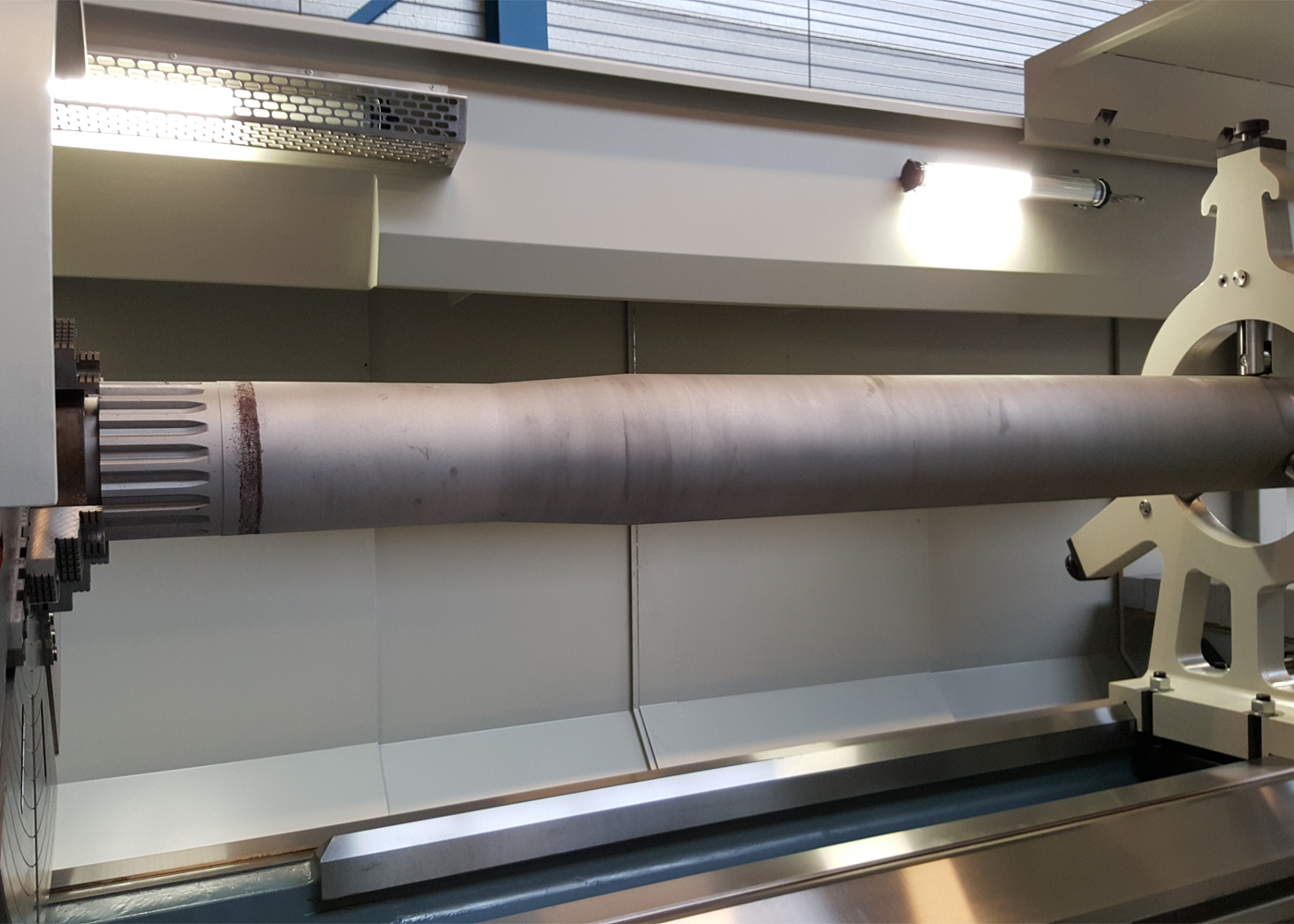

De FAT-Haco TUR 1350 MN heeft een draailengte van 8 meter, een draaidiameter van 1350 mm, een doorlaat van 220 mm en is voorzien van een onafhankelijke 4-klauwplaat. Een machine van dit formaat staat maar zelden in de showroom van een Nederlandse machineleverancier, maar omdat hij is verkocht aan de Koninklijke Marine kon hij mooi even worden gedemonstreerd tijdens het open huis, inclusief een schroefas van een onderzeeboot. Koninklijke Marine gaat de machine inzetten voor onderhoud en reparatie van dergelijke onderdelen.
